Welke veiligheids- en prestatievoordelen levert de IEC 60269 415V hoogstroomzekering voor industriële stroomdistributiesystemen?

1. Kernontwerp en standaarddefinitie van IEC 60269 hoogstroomzekeringsproducten

IEC 60269 vormt het mondiale uniforme standaardraamwerk voor laagspanningszekeringen met hoog uitschakelvermogen, waarin strikte regels worden gedefinieerd voor nominale spanning, stroomdraagvermogen, tijd-stroomkarakteristieken, mechanische structuur en veiligheidstestnormen. Voor industriële 415V driefasige distributienetwerken moeten zekeringen met hoge stroomsterkte voldoen aan zowel de langzame overbelasting als de onmiddellijke kortsluitingsonderbrekingsvereisten om dure stroomafwaartse stroomapparatuur te beschermen.

Traditionele zekeringen met plastic omhulsel hebben te maken met duidelijke gebreken in industriële omgevingen met hoge stroomsterkte, waaronder onvoldoende hittebestendigheid, losse contactaansluitingen en een beperkt uitschakelvermogen. De vastgeschroefde keramische structuur van dit product lost deze pijnpunten op via een geïntegreerde, hittebestendige behuizing en verzilverde koperen aansluitklemmen. Als gestandaardiseerd beveiligingscomponent ontworpen voor zware industriële laagspanningscircuits,IEC 60269 415V hoge stroomzekeringverenigt dimensionale tolerantie en elektrische prestatie-indicatoren om uitwisselbaarheid tussen projecten voor technische integrators te bereiken.

1.1 Twee functionele kernontwerpmodules

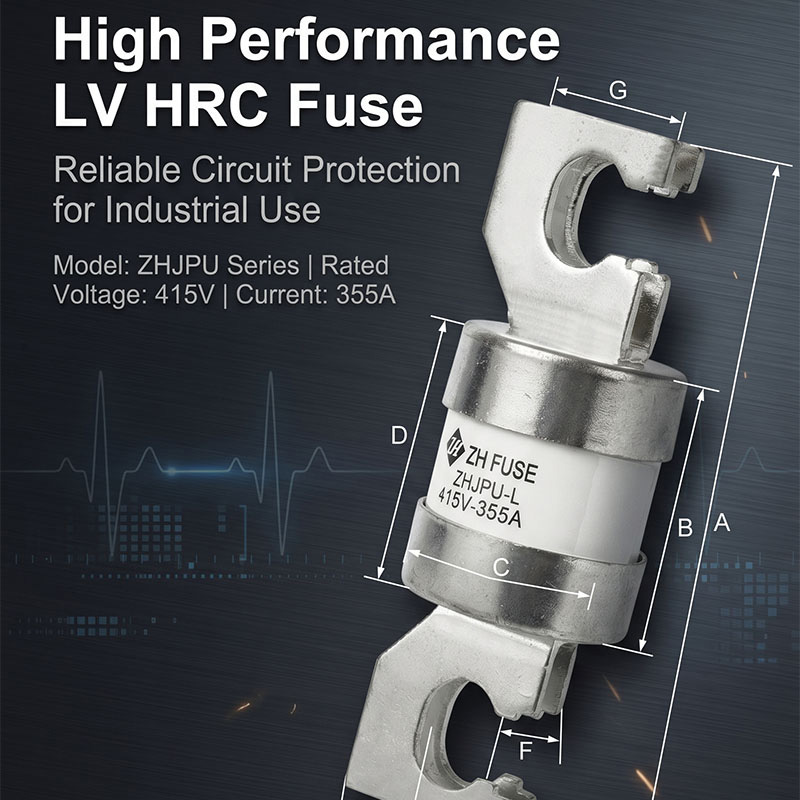

• Behuizingsmodule met keramische isolatie: Keramisch materiaal met hoog aluminiumoxidegehalte blokkeert booguitzetting tijdens foutonderbreking, met uitstekende thermische stabiliteit om schaalvervorming onder langdurige nominale stroombelasting te voorkomen.
• Met bouten verbonden geleidende terminalmodule: Verzilvering vermindert de contactweerstand tussen zekeringverbinding en stroomrail, waardoor de temperatuurstijging op aansluitpunten binnen de standaardlimieten wordt geregeld, zelfs bij continu gebruik met hoge stroomsterkte.
• Interne smeltbare elementmodule: Gekalibreerde metaalsmelt komt overeen met de gG/gL-karakteristieke curve, waardoor een graduele beschermingscoördinatie wordt bereikt met stroomopwaartse en stroomafwaartse circuitbeveiligingsapparaten.

1.2 Waarde van naleving van de IEC 60269-norm

Producten die volledig voldoen aan de IEC 60269-typetesten kunnen worden ingezet in industriële projecten op de Europese, Zuidoost-Aziatische en Australische markten zonder herhaalde veiligheidscertificering. De norm dwingt strenge kortsluit- en mechanische trillingstests af om verborgen risico's zoals booglekkage, barsten in de schaal en voortijdig smelten onder normale bedrijfsstroom te elimineren. Voor inkoopteams die grensoverschrijdende apparatuurprojecten afhandelen, vereenvoudigt uniforme standaardnaleving de kwalificatie van componenten en projectacceptatieprocessen aanzienlijk.

2. Volledige standaard technische specificatie parametertabel

Elektrisch ontwerp en aanschaf zijn afhankelijk van duidelijke gestandaardiseerde parameters om de circuitmatching en modelselectie te voltooien. Deze serie omvat nominale stroombereiken van 200 A tot 400 A onder een werkspanning van 415 V AC, met uniforme mechanische en elektrische indicatoren om de werklast van herhaalde parametervergelijking tijdens het projectontwerp te verminderen. In de onderstaande tabel worden alle vaste kernspecificaties gesorteerd die van toepassing zijn op de ZHJPU-L-modellijn.

2.1 Logica voor modelselectie voor verschillende circuitbelastingen

• Licht-industriële distributietakken (200A~280A): Geschikt voor kleine fabriekshulpapparatuur, verlichtingsverdeelkasten en bedieningspanelen met laag vermogen met stabiele uniforme belasting.
• Middelgrote motorbesturingscircuits (300A~360A): Geschikt voor middelgrote driefasige motoren, transportbandaandrijfsystemen en secundaire beveiligingslussen met enkele transformator.
• Zware inkomende hoofdcircuits (380A~400A): Toegepast op de hoofdrailbescherming van grote stroomdistributiecentra, generatoruitgangsklemmen en hoofdvoedingslussen van zware machines.

2.2 Uniforme gedeelde ontwerpvoordelen voor alle huidige kwaliteiten

Elke huidige specificatie in deze productlijn behoudt een identieke keramische behuizingsstructuur en lay-out van de boutaansluitingen. Dankzij dit consistente ontwerp kan onderhoudspersoneel dezelfde installatietools en standaarden voor het beheer van reserveonderdelen gebruiken, waardoor speciale armatuurvoorbereiding voor verschillende stroomkwaliteiten wordt vermeden. De uniforme verzilverde terminaldikte garandeert consistente contactweerstandsprestaties over het volledige productassortiment, waardoor afwijkingen in temperatuurstijging veroorzaakt door inconsistente terminalafmetingen tijdens langdurige parallelle werking van de kast worden geëlimineerd.

3. Voordelen van keramische behuizing en verzilverde terminalmaterialen

De materiaalkeuze bepaalt direct de lange levensduur en operationele veiligheid van hoogstroomzekeringen in zware industriële omgevingen. Goedkope zekeringen met plastic omhulsels maken gebruik van organische polymeermaterialen die zacht worden en vervormen bij aanhoudende hoge temperaturen, terwijl kale koperen aansluitingen snel oxideren in vochtige of stoffige werkplaatsen, waardoor de contactweerstand toeneemt en abnormale oververhittingsfouten ontstaan.

Het dubbele materiaalsysteem van keramische schaal en verzilverde koperen aansluitingen lost deze duurzaamheidsproblemen tegelijkertijd op. Zeer zuiver industrieel keramiek is bestand tegen continue hoge temperaturen zonder vervorming, en de verzilveringslaag op koperen aansluitingen isoleert luchtoxidatie om jarenlang stabiele geleidende prestaties te behouden. Voor industriële energiesystemen die 24 uur per dag draaien, vermindert deze materiaalconfiguratie de frequentie van regelmatige componentinspectie en vervangingscycli aanzienlijk.IEC 60269 415V hoge stroomzekeringgebruikt deze volwassen composietmateriaaloplossing om zich aan te passen aan fabrieksomgevingen met veel stof, hoge luchtvochtigheid en frequente temperatuurschommelingen.

• Keramische behuizing: Hoge boogonderdrukkingsprestaties, voorkomt dat de boog naar buiten spat tijdens kortsluiting om brandrisico's in schakelkastkasten te voorkomen.
• Verzilverde koperen aansluitingen: lage contactweerstand, minimale temperatuurstijging bij volledige belasting, anti-oxidatie en anti-corrosie voor werkplaatsen aan de kust of in chemische fabrieken.
• Intern vullend boogdovende medium: absorbeert boogenergie onmiddellijk tijdens foutsnijden, ondersteunt een hoog breekvermogen zonder breuk of fragmentatie van de behuizing.

3.1 Thermische stabiliteitsprestaties bij continu gebruik

Bij continu gebruik op volle nominale stroom gedurende duizenden uren behoudt de keramische behuizing zijn maatvastheid zonder uitzetting of barsten. De interne warmte die door het smeltbare element wordt gegenereerd, wordt gelijkmatig door de keramische wand afgevoerd, waardoor lokale hotspots worden vermeden die op plastic zekeringsschalen verschijnen. Zelfs in gesloten schakelkastkasten met slechte natuurlijke ventilatie blijft de algehele temperatuurstijging van de zekeringkoppeling binnen de toegestane limieten van de IEC 60269-standaard, waardoor het risico van veroudering van aangrenzende railisolatie, veroorzaakt door overmatige lokale warmteaccumulatie, wordt geëlimineerd.

4. gG/gL-beveiligingskarakteristiek en foutonderbrekingsprestaties

gG en gL vertegenwoordigen universele beveiligingskenmerken over het volledige bereik, gedefinieerd door IEC 60269, en dekken twee belangrijke fouttypen die industriële stroomcircuits bedreigen: milde, langdurige overbelasting en onmiddellijke ernstige kortsluiting. Veel laagwaardige industriële zekeringen ondersteunen alleen bescherming van één type, die ofwel te gemakkelijk smelt bij het opstarten van de motor, ofwel een grote kortsluitstroom niet snel genoeg kan onderbreken.

4.1 Beveiligingslogica tegen overbelasting en trage werking (gL-karakteristiek)

Wanneer circuits worden geconfronteerd met een milde overbelastingsstroom tussen 1,3 keer en 5 keer de nominale werkstroom, smelt het smeltbare element geleidelijk met vertraagde werking. Deze vertraging voorkomt dat de zekering doorbrandt tijdens het normale opstarten van de motor, het opladen van de condensator en tijdelijke stroompieken in de apparatuur, terwijl de stroom nog steeds wordt uitgeschakeld als de overbelasting een bepaalde tijd aanhoudt, om veroudering van de kabelisolatie en schade aan de apparatuur door oververhitting te voorkomen.

4.2 Logica voor onmiddellijke kortsluitbeveiliging (gG-karakteristiek)

Zodra er ernstige kortsluitstroom optreedt als gevolg van kortsluiting in de kabel, een interne storing van de apparatuur of een botsing met de rail, verdampt de interne smelt onmiddellijk en vormt binnen microseconden een open circuit. De keramische schaal en het boogdovende vulmiddel onderdrukken elektrische vlambogen effectief, waardoor het breukgedeelte veilig wordt geïsoleerd zonder vlamboogschade aan omliggende schakelcomponenten. Het hoge uitschakelvermogen zorgt ervoor dat de zekering extreme foutstromen kan doven zonder structurele breuk of spatten van geleidend materiaal.

4.3 Selectieve coördinatie met upstream- en downstream-beveiligingsapparatuur

• Combineert miniatuurstroomonderbrekers, stroomonderbrekers met gegoten behuizing en contactors op stroomafwaartse apparatuur om een ​​gegradueerde beschermingscoördinatie te vormen.
• Het tijdstroomcurve-ontwerp zorgt ervoor dat bij gedeeltelijke circuitfouten alleen de foutaftakkingszekering smelt, waardoor stroomuitval van het volledige systeem van de gehele verdeelkast wordt vermeden.
• Compatibel met de coördinatievereisten voor primaire bescherming van transformatoren en generatoren voor middelgrote en grote industriële stroomvoorzieningssystemen.

5. Matchingscenario's voor universele industriële toepassingen

De gestandaardiseerde driefasige stroomdistributie van 415 V bestrijkt vrijwel alle fabrieks-, energie- en zware machine-industrieën wereldwijd, en de vastgeschroefde zekering met hoge stroomsterkte past zich aan elke kernstroombeveiligingslink binnen deze systemen aan. Inkoopteams die projectportfolio's uit meerdere sectoren beheren, profiteren van één componentmodel dat voldoet aan meerdere eisen voor apparatuurbescherming, waarbij de inventaris van reserveonderdelen en onderhoudstrainingnormen op verschillende projectlocaties worden verenigd.

• Industriële stroomverdeelpanelen en hoofdschakelapparatuur: gebruikt als primaire overstroombeveiliging voor inkomende rails in de kast, waardoor kortsluitfouten worden geïsoleerd om de hele bedradingsstructuur van de kast te beschermen.
• Motorcontrolecentra: Bescherm driefasige aandrijfmotoren van transportbanden, brekers, pompen en ventilatoren tegen doorbranden van de wikkelingen veroorzaakt door overbelasting van de vergrendelde rotor of kortsluiting in de aansluitingen.
• Hulpcircuits voor generatoren en transformatoren: Geïnstalleerd op uitgangsklemmen van generatorsets en laagspanningszijden van distributietransformatoren om te voorkomen dat foutstroom zich verspreidt naar stroomopwaartse stroomapparatuur.
• Zware machines en bouwapparatuur: Toegepast op de hoofdstroomtoevoercircuits van grote kranen, mengapparatuur en mijnbouwtransportmachines die onder wisselende zware belastingen werken.
• Chemische en milieubescherming elektrische schakelapparatuur: keramische isolatiestructuur is bestand tegen corrosieve gas- en vochterosie in controlekamers van chemische fabrieken en kasten voor afvalwaterbehandelingsapparatuur.

6. Installatierichtlijnen en onderhoudsregels voor dagelijks gebruik

Correcte montage en routinematig onderhoud verlengen direct de servicecyclus van zekeringverbindingen en vermijden verborgen veiligheidsrisico's veroorzaakt door onjuiste montage of verwaarloosde inspectie. Alle bedieningsregels volgen de IEC 60269-specificaties voor aanvullende bediening en zijn geschikt voor elektrisch onderhoudspersoneel op locatie om uit te voeren zonder ingewikkelde professionele training.

6.1 Standaardspecificaties voor vastgeschroefde installatie

• Reinig vóór installatie alle contactoppervlakken van de rail om oxidelagen en stofdeeltjes te verwijderen die de contactweerstand verhogen.
• Draai de montagebouten vast met gekalibreerde momentsleutels om losse aansluitingen te voorkomen die oververhittingsplekken veroorzaken.
• Houd verticale en horizontale installatieruimte rond elke zekeringverbinding vrij om natuurlijke warmteafvoer via luchtconvectie te garanderen zonder blokkering door kastbedrading.
• Lijn verzilverde aansluitoppervlakken volledig uit met koperen railvlakken om puntcontact en lokaal risico op oververhitting te voorkomen.

6.2 Regelmatige inspectie- en onderhoudsnormen

Tijdens driemaandelijkse inspecties van de elektrische kast moet het onderhoudspersoneel visueel controleren op verkleuring bij de zekeringaansluitingen (een teken van abnormale temperatuurstijging). Elke zekeringverbinding die verkleuring van de behuizing, oxidatie van de aansluitingen of kleine vervorming vertoont, moet onmiddellijk worden vervangen, zelfs zonder dat er sprake is van defect smelten. Na een onderbreking door een kortsluitingsfout moet de volledige zekeringverbinding volledig worden vervangen in plaats van een gedeeltelijke reparatie, omdat het interne smelt- en boogdovende vulmiddel na activering de oorspronkelijke beschermingsprestaties verliezen.

Opslagbeheer vereist het plaatsen van reservezekeringen in droge, stofvrije magazijnomgevingen om oxidatie van verzilverde terminals vóór installatie te voorkomen. Componenten die op lange termijn in voorraad zijn, moeten visueel worden geïnspecteerd voordat ze op bouwplaatsen worden afgeleverd, om producten met krassen op het oppervlak of scheuren in de keramische schaal eruit te filteren.
