3-polige zekeringlastscheider 100A 690V DIN-rail

De ZHENGRONG HR17-100 zekeringlastscheider is een compact, professioneel schakel- en beveiligingsapparaat voor driefasige laagspanningsdistributie. Het combineert de functies van een lastschakelaar, scheidingsschakelaar en kortsluitbeveiliging in één enkele eenheid, waardoor het aantal componenten wordt verminderd en de paneelbedrading wordt vereenvoudigd.

Het 3-polige ontwerp beschermt alle drie fasen van het circuit. Het heeft een nominaal vermogen van 100 A bij 690 V en voldoet aan GB/T 14048.3-2017, gemarkeerd als zekering-lastscheider volgens de standaardnomenclatuur.

Ontwerp en bediening

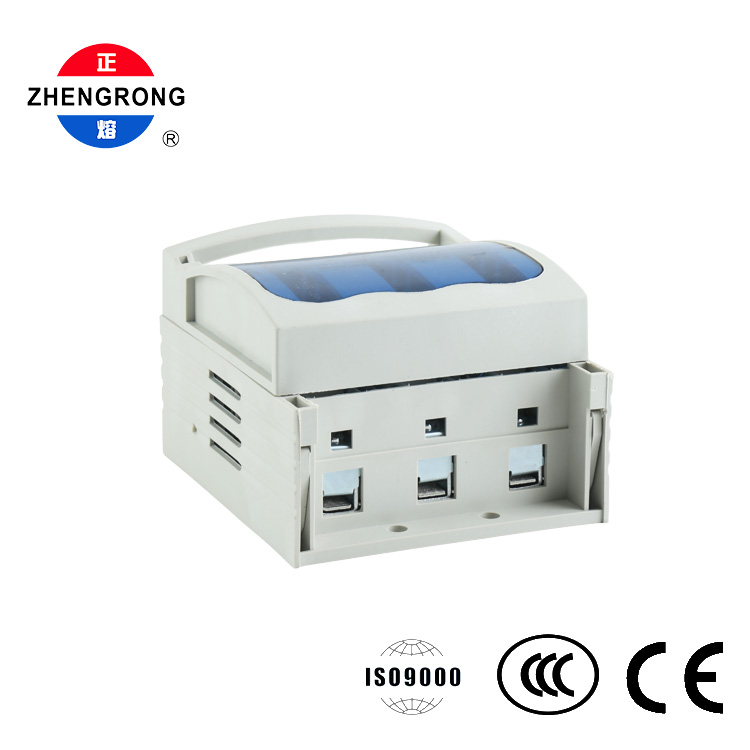

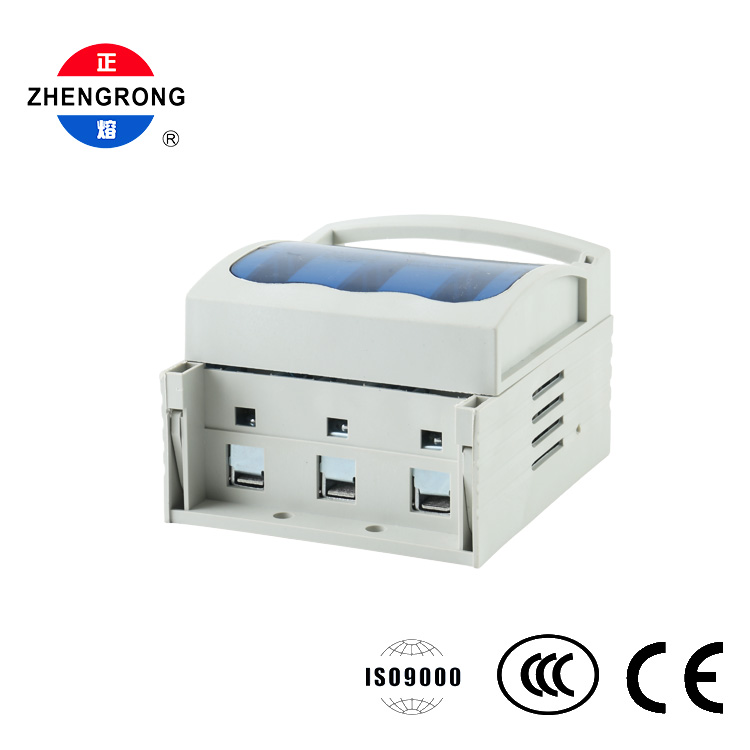

De unit bestaat uit een basis en een te openen bovendeksel met aan de bovenzijde een geïntegreerde horizontale handgreep. De handgreep biedt een comfortabele grip voor handmatige bediening, terwijl het doorschijnende blauwe venster in de kap ervoor zorgt dat operators de staat van de zekeringen in één oogopslag kunnen controleren zonder de unit te openen.

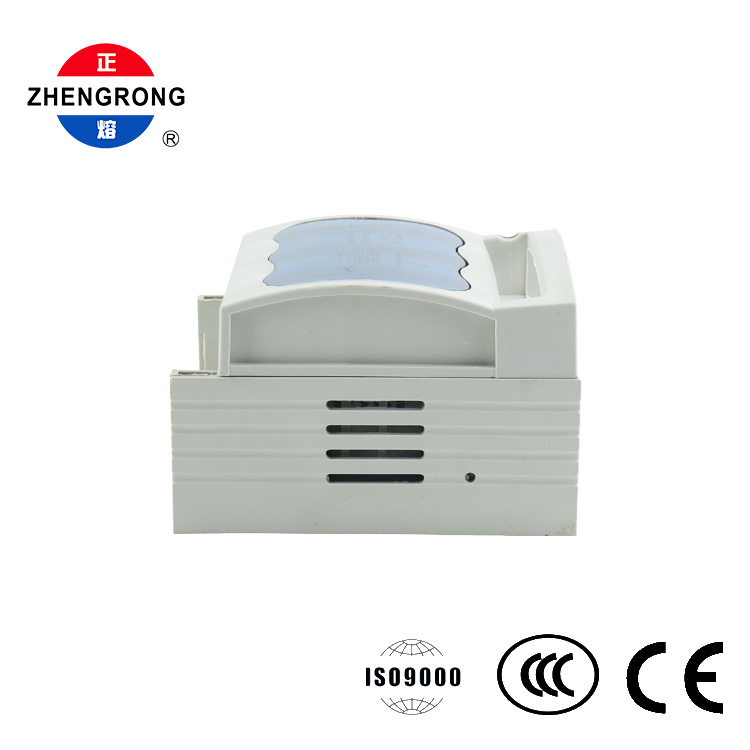

Het deksel in ladestijl gaat open voor een snelle inspectie en vervanging van de zekeringen. De behuizing is gegoten uit versterkt vlamvertragend technisch plastic (nylon- of PBT-kwaliteit) met verstevigingsribben voor hoge mechanische sterkte, isolatie en hittebestendigheid.

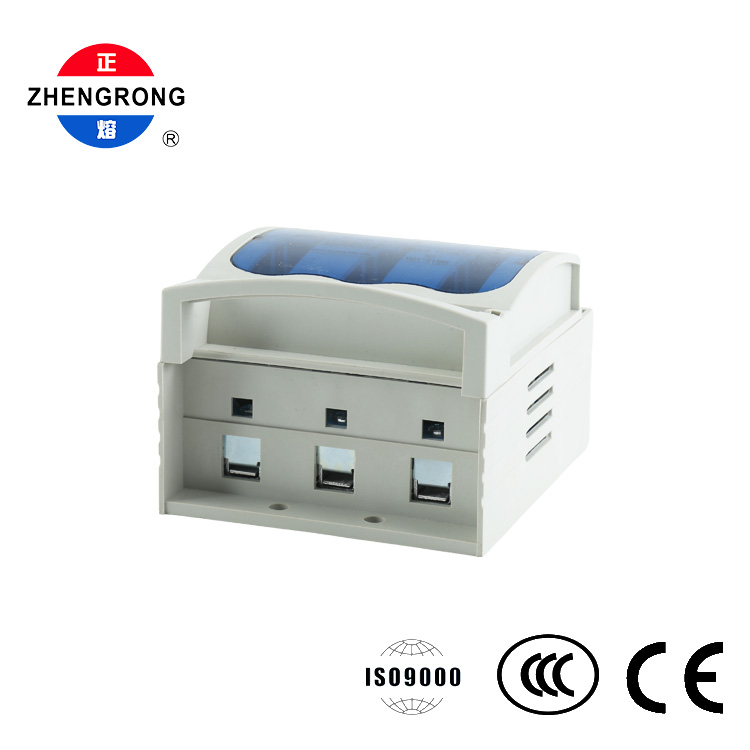

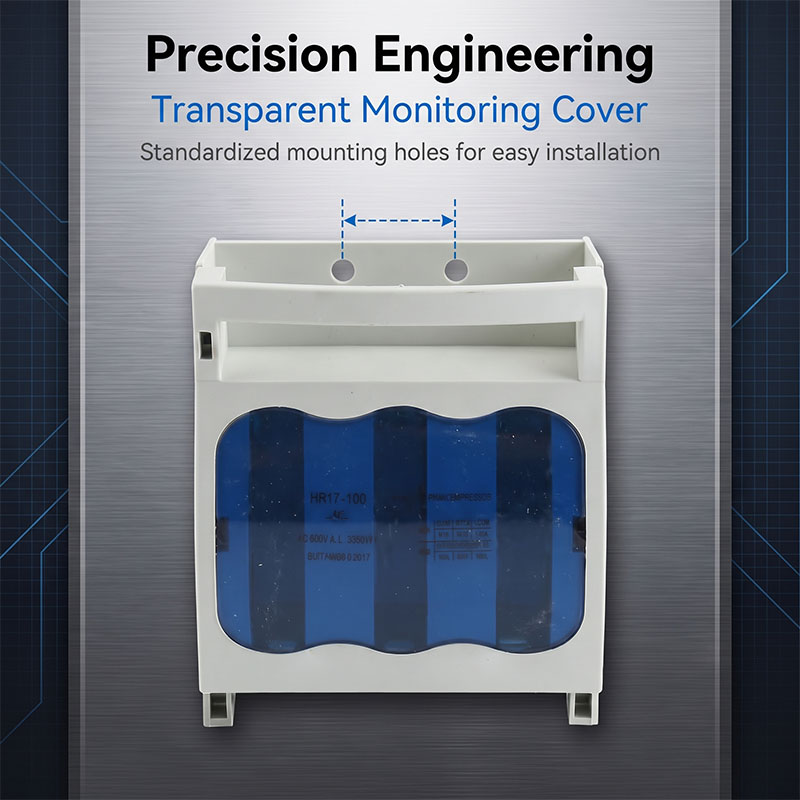

De bedrading vindt plaats via drie onderklemmen met schroefklemaansluitingen voor een veilige, onderhoudsvriendelijke kabelbevestiging. Voor installatie biedt de basis twee opties: zijclips voor standaard 35 mm DIN-railmontage, of twee ronde schroefgaten op de basisplaat voor directe bevestiging op de montageplaat van de kast. Gleuven en grendels aan de zijkant maken ook montage naast elkaar mogelijk of het toevoegen van hulpcontacten.

Functies

3-in-1-functie

● — belastingschakeling, isolatie en kortsluitbeveiliging in één compacte eenheid.

3-polige driefasige beveiliging

● — gelijktijdige beveiliging van alle fasen voor driefasige belastingen.

Zichtbare breukisolatie

● — duidelijk ontkoppelingspunt wanneer het open is, waardoor veilig onderhoud en nooduitschakeling gegarandeerd zijn.

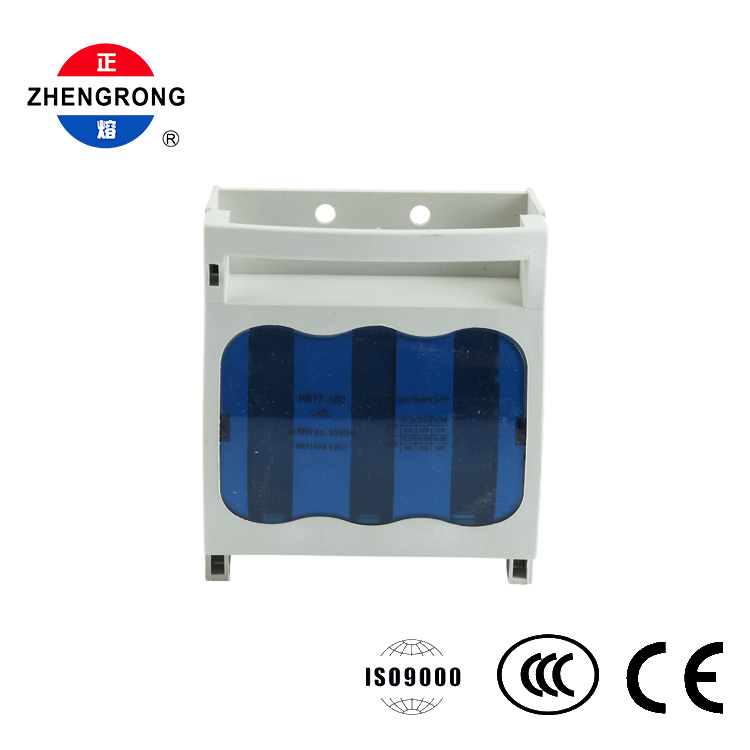

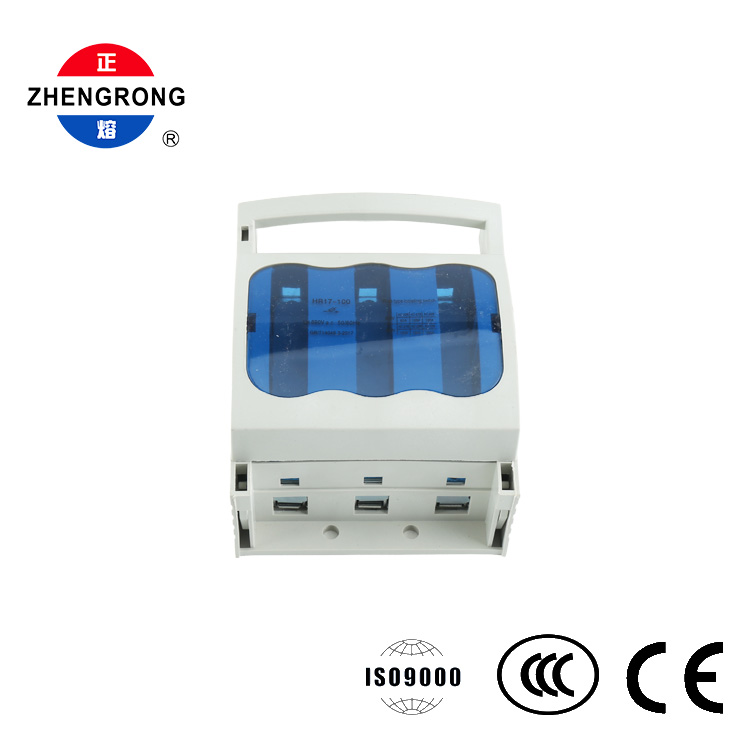

Doorschijnend blauw venster

● — zekeringstatus in één oogopslag zichtbaar zonder het deksel te openen.

Handvat van het ladetype

● — brede horizontale handgreep voor comfortabel en betrouwbaar handmatig schakelen.

Dubbele montagemogelijkheden

● — 35 mm DIN-railclips of schroefbevestiging voor flexibele installatie.

Versterkte vlamvertragende behuizing

● — nylon/PBT-technische kunststof met ribben voor hoge sterkte, isolatie en hittebestendigheid.

Veilige schroefklemaansluitingen

● — betrouwbare bedrading met gemakkelijke toegang voor onderhoud.

Uitbreidbaar ontwerp

● — sleuven en grendels aan de zijkant ondersteunen montage naast elkaar en hulpcontacten.

Kwaliteit gecertificeerd

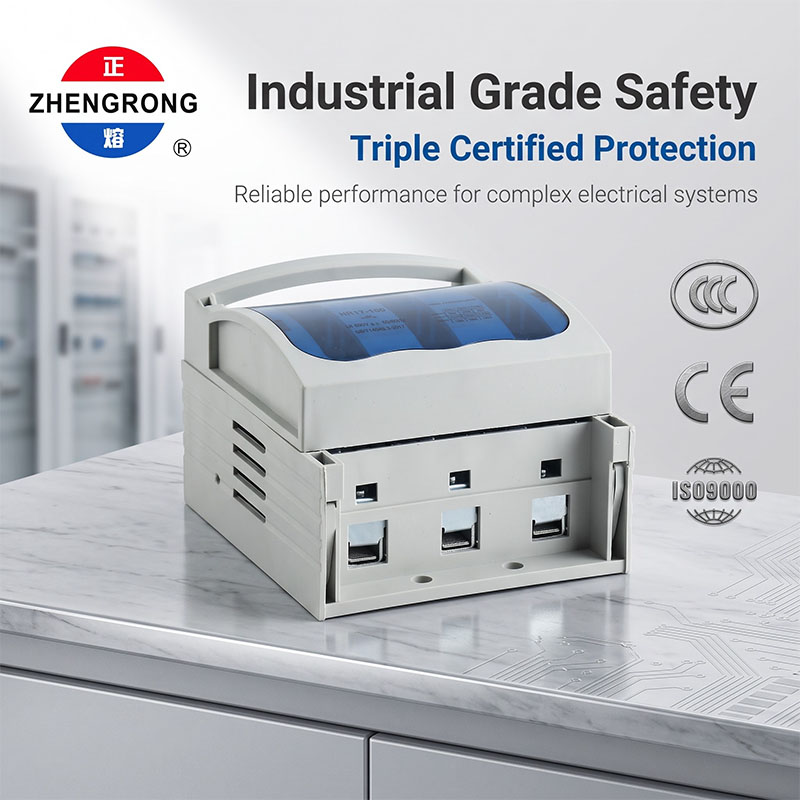

● — GB/T 14048.3-2017-compatibel; ISO9000, CCC en CE gecertificeerd.

● Fabrieksstroomverdeelkasten en schakelkasten

● Hoofdverdeelpanelen en aftakkingsbeveiliging in commerciële gebouwen

● Stroomonderbreking en kortsluitbeveiliging voor motoren en transformatoren

● Laagspanningsdistributiesystemen in industriële installaties

● Motorcontrolecentra

● Onderhoudsisolatie en noodschakeling

● Paneelbouwers, elektriciens en onderhoudsteams van installaties
